2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

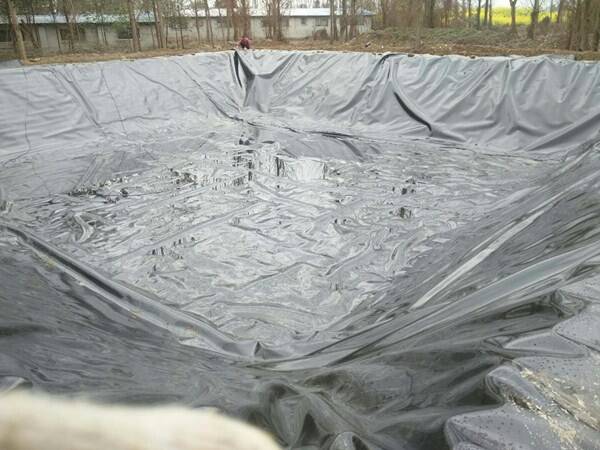

 在選擇土工膜時(shí)，應(yīng)注重土工膜的兩個(gè)物理性能指標(biāo)，一是單位面積重量，單位為g/㎡，在一般情況下，土工膜單價(jià)與單位面積質(zhì)量大致成正比，其力學(xué)強(qiáng)度隨質(zhì)量的增大而提高。二是厚度，單位為mm。聚乙烯（PVC）和聚氯乙烯（PE）是國(guó)內(nèi)外土工膜所用的原材料，在進(jìn)行渠道防滲加固中，要考慮選擇何種原材料的土工膜和選擇何種形式的土工膜。這兩個(gè)方面對(duì)于土工膜性能、使用范圍和防滲效果均有重要影響。
1、力學(xué)特性
聚乙烯土工膜與聚氯乙烯制成的土工膜的拉伸強(qiáng)度相差不是很大，但拉伸強(qiáng)度并不是選材的重要指標(biāo)，因?yàn)橥凉つげ蛔鳛榧咏畹牟牧鲜褂?，只用于防滲。但從另一方面來(lái)說(shuō)，聚氯乙烯土工膜伸長(zhǎng)率比聚乙烯土工膜大一些，因添加有塑化劑，柔性較好，聚氯乙烯土工膜與沙粒接觸時(shí)可使沙粒嵌入膜內(nèi)更深一些且不破裂，從而增加二者之間的摩擦系數(shù)。因此，聚乙烯工膜與沙子之間的摩擦角要明顯小于聚氯乙烯土工膜，一般平均至少要大5°～ 6°。土工膜與土體接觸面，以及土工膜與其上保護(hù)層之間的抗滑穩(wěn)定性都會(huì)受摩擦系數(shù)的直接影響。工程經(jīng)驗(yàn)證明，增加PE土工膜摩擦性能的方法有3種。(1）、選用復(fù)合土工膜，因復(fù)合土工膜外層的土工織物與土體的摩擦系數(shù)較大，接近于PVC土工膜與土體的摩擦系數(shù)。（2）、對(duì)PE土工膜采用增加粗糙措施，如在土工膜光滑表面壓紋或噴涂增加粗糙材料。
（3）、改變防滲建筑物的結(jié)構(gòu)，如調(diào)節(jié)坡度、增加防滑槽式防滑檻等。材料試驗(yàn)證明，當(dāng)PE土工膜的厚度從0.12mm增加到0.24mm時(shí)，土工膜與粗沙的摩擦系數(shù)可以增加30%左右。
2、可連接性
土工膜無(wú)論在出廠時(shí)幅寬多少，在實(shí)際使用時(shí)仍需要將每幅土工膜連接起來(lái)，以便形成一個(gè)整體的防滲膜體。在一般情況下，PE土工膜只能用加熱熔合的方式連接，而PVC除了可用加熱融合的方式，還可以采用特殊的黏合劑進(jìn)行黏結(jié)。薄型土工膜由于不能用熱焊的方法連接，必須用黏結(jié)法連接，因此對(duì)于大斷面渠道施工中，只能選用PVC土工膜。
3、經(jīng)濟(jì)性
聚乙烯和聚氯乙烯制成的土工膜的目前價(jià)格一般在1萬(wàn)元左右，聚氯乙烯土工膜相對(duì)密度大于聚乙烯土工膜，在相同厚度的情況下，媞單位面積聚氯乙烯土工膜的價(jià)格要高一些。另外，聚乙烯土工膜的幅寬為4.0～4.5 m，而聚氯乙烯土工膜的幅寬為1.5～2.0m，相應(yīng)的聚乙烯土工膜的接縫數(shù)量要少，這樣可以節(jié)省接縫材料和接縫時(shí)間，因此工期短。
       土工膜用于渠道防滲，施工時(shí)應(yīng)嚴(yán)格執(zhí)行《水利水電工程土工合成材料應(yīng)用技術(shù)規(guī)范》，要求專(zhuān)業(yè)人員操作，必須加強(qiáng)過(guò)程控制，工程覆蓋前，嚴(yán)格檢查。工程實(shí)踐證明，只要正確設(shè)計(jì)，精心施工，加強(qiáng)巡護(hù)，及時(shí)維修，就可以保證工程安全運(yùn)行，應(yīng)在水利工程和其他工程中大力推廣。
