2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

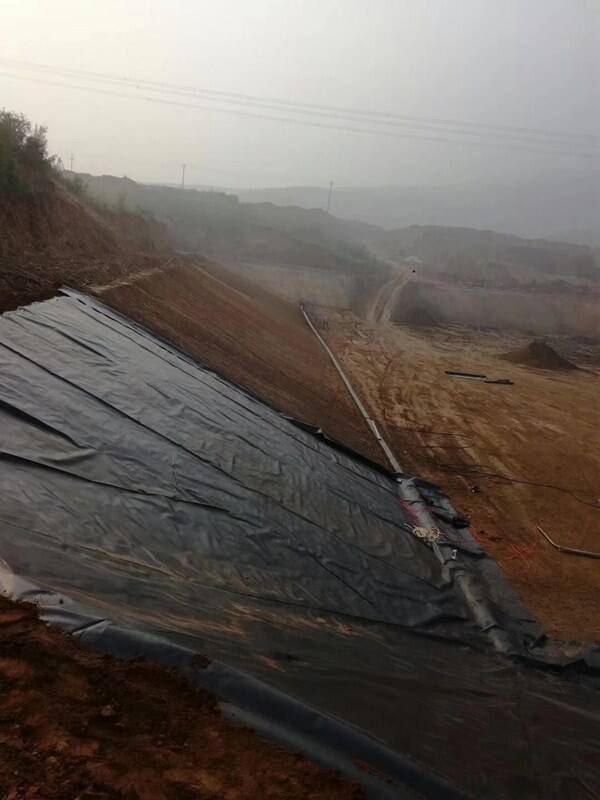

    大家都知道化工廢渣填埋場防滲層可分為天然材料襯層、復合材料襯層和雙人工襯層，今天我們這里主要說說的是人工合成襯層所包括的材料是哪些，以及選擇依據又是什么，今天這里做詳細的介紹，以便用戶朋友做更詳細的了解。
    人工合成材料包括高密度聚乙烯(HDPE)、低密度聚乙烯(LDPE)、聚氯乙烯(PVC)、氯化聚乙烯(CPE)、異丁烯橡膠(EDPM)等,這些防滲材料都具有極低的滲透性, 其滲透系數(shù)均可達到10^-11cm/s。在這些防滲材料中,應用最廣的是HDPE膜,它防滲性能好,滲透系數(shù)﹤10^-12cm/s;化學穩(wěn)定性好,對大多數(shù)化學品的抗腐蝕能力強;機械強度較高,不易老化;便于施工,已經開發(fā)了一系列配套的施工焊接方法,技術上比較成熟;性價比較合理;氣候適應性強。但是HDPE膜也具有抗不均勻沉降能力和抗穿刺能力較差的缺點。
 HDPE膜必須選擇優(yōu)質品,不能選用再生品。HDPE膜的性能要求包括原材料性能和成品膜性能兩個方面,原材料性能主要指標包括密度、熔流指數(shù)、碳黑含量,成品膜性能主要指標膜厚度、抗穿能力、抗拉能力和滲透系數(shù)等 。
(1)、密度。
密度反映材料的分子結構和結晶度。用于填埋場的HDPE膜的密度為0.932～0.940g/cm³,目前大多數(shù)工程中使用的 HDPE膜的密度為0.94g/cm³。
(2)、熔流指數(shù)。熔流指數(shù)反映材料的流變特性。熔流指數(shù)低,材料脆,但剛性增強;反之,則材料彈性增強,剛性減弱。且隨著HDPE膜的熔流指數(shù)的降低, 沖擊強度和拉伸屈服強度均有所提高,一般熔流指數(shù)在0.05～0.30g/min范圍可滿足要求,但是考慮到密度增加,熔流指數(shù)也將增加,熔流指數(shù)的最佳值為0.22g/10min。
(3)、碳黑含量。
熱氧化作用常使HDPE膜的性能變壞,尤其是化工廢渣填埋場基本建于室外,故常需加入紫外線吸收劑,碳黑含量即反映了材料抗紫外線輻射的能力。一般碳黑添加量為2%～3%。不含碳黑的HDPE膜不能用在露天填埋場的設計和施工中。
(4)、膜厚度。
工業(yè)廢物填埋場根據防滲層形式的不同,選用不同厚度的HDPE膜:復合襯層選用1.5mm以上(含1.5mm,下同)的HDPE膜, 雙人工襯層上層選用2.0mm以上,下層選用1.0mm以上的HDPE膜。1.0mm厚的HDPE膜的防滲能力即相當于100m厚的優(yōu)質粘土(滲透系數(shù)為10^-7cm/s), 但是考慮到HDPE膜的缺點,復合襯層的HDPE膜最小厚度為1.5mm,工程應用中大多選用2mm厚;雙人工合成襯層則基本按照規(guī)范的要求選取。
(5)、抗穿能力。
HDPE膜的抗穿能力與其厚度有關.厚度大的膜,其抗穿強度也大。但是HDPE膜的價格也隨著厚度的增加而急劇增加,考慮到工程建設的經濟性,復合襯層的HDPE膜的最小厚度為1.5mm,雙人工襯層上層HDPE膜的最小厚度為2.0mm,下層的最小厚度為1.0mm。
(6)、抗拉強度。
HDPE膜的單向抗拉強度較大,可以在發(fā)生較大變形時不產生破裂。但是其抗雙軸向拉力的能力很低,因此,在設計和施工中要盡量減少產生雙軸拉力的可能性。滲透系數(shù)。HDPE膜的滲透系數(shù)要小于10^-12cm/s。質量合格的 HDPE膜的抗?jié)B能力很強,一般都能滿足要求。
