2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

    土工膜應(yīng)易于適應(yīng)隧洞結(jié)構(gòu)形式的不平表面，能吸收一定的平面力(包括抗穿刺、抗拉等)；在隧洞運行產(chǎn)生變形時不致破壞，而繼續(xù)保持防滲功能；能跨過結(jié)構(gòu)的裂縫，防止隧洞內(nèi)的水向外滲漏；能抗腐蝕，耐久性好，還要可焊性好，能用機械焊接來鋪設(shè)和安裝施工。
    一般來說，聚氯乙烯（PVC），低密度聚乙烯(LDPE及LLDPE)，乙烯醋酸乙烯共聚物(EVA)和乙烯醋酸乙烯瀝青共聚物(E.C.B)是較好的防滲用土工膜材料。聚氯乙烯土工膜在燃燒時，容易自滅，防火性能較好，但在焊接時，產(chǎn)生有味的氣體，在洞內(nèi)不易排出。另外聚氯乙烯土工膜用于防滲時，要檢查水的質(zhì)量是否合乎飲水標準。

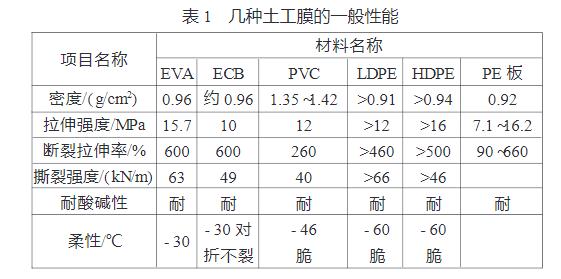

   土工膜的技術(shù)指標因材料品種不同而異，一般極限抗拉強度在12MPa～24MPa之間，極限拉斷伸長率在500%以上，熱處理尺寸變化率小于2%，低溫度彎折性為-30～-60°，無裂縫，滲透系數(shù)在1×10^-11cm/s～1×10^-13cm/s以下。幾種土工膜的一般性能見表1。據(jù)文獻報道，隧洞土工膜的厚度均在1mm～3mm之間，我國最薄的在0.8mm～1.0mm左右，而厚的在1.5mm以上。
